Medidores de campo magnético / Gaussímetros de List-Magnetik




Medición de la máxima potencia de un campo magnético

Los equipos de medición que se pueden utilizar para determinar el valor pico de un imán o el magnetismo residual de una pieza de acero se denominan magnetómetros, medidores de campo magnético, teslámetros o gaussímetros.

Las líneas de campo de un campo magnético van desde el polo norte al polo sur del imán. En el caso de un imán con forma de barra, los polos suelen estar en los dos extremos. Es aquí donde el campo magnético es más potente. Dependiendo de la forma del imán, las líneas de campo discurren de manera diferente; en el imán de herradura son paralelas dentro del arco.

Un sensor de efecto Hall en la sonda registra la fuerza de Lorentz, a partir de la cual se calcula la intensidad del campo. Cuanto más se acerca este sensor de efecto Hall al polo, más fuerza actúa. Los diferentes diseños de sonda (axial, tangencial) tienen una instalación diferente del sensor de efecto Hall e implican diferentes valores medidos.

Medidores de campo magnético / Gaussímetros

Bajo magnetismo – medidores de campo magnético para permeabilidad y remanencia

Medidores de campo magnético / Gaussímetros

La permeabilidad magnética es una indicación de la fuerza con la que se puede magnetizar un material. Esto resulta práctico allí donde realmente no se desea el magnetismo, por ejemplo en el caso del acero inoxidable.

No se debe confundir la permeabilidad magnética con la remanencia o el magnetismo residual: la remanencia se refiere a la fuerza con la que realmente está magnetizado un objeto; la permeabilidad se refiere a la facilidad con la que podría magnetizarse.

En todas las mediciones de campo magnético, se debe tener en cuenta que la tierra misma tiene un campo magnético. Este es muy débil, de 0,2 A/cm. Dependiendo de la alineación de la sonda, este valor incrementará o disminuirá el valor medido. Por lo tanto, se admiten desviaciones del 10% en el rango de remanencia debido al campo terrestre, y la posición del objeto y la posición de la sonda de medición deben tenerse en cuenta para la repetibilidad de la medición.


Unidad de fuerza del campo magnético (H)

La unidad de medida para la fuerza del campo magnético es "Amperios por metro" (A/m). Debido a los bajos valores, se utiliza más A/cm o kA/m, o los antiguos oersted (Oe).

Dado que la densidad de flujo magnético B, medida en Gauss (Gs) o Tesla (T), se puede convertir usando un factor constante, en la praxis se pueden utilizar alternativamente la fuerza del campo magnético y la densidad de flujo (y por lo tanto las unidades A/cm, kA/m, Oe, Gs , T).

Medidores de campo magnético / Gaussímetros


Sondas axiales y tangenciales para la medición de campos magnéticos

Medidores de campo magnético / Gaussímetros

Las sondas axiales miden en la dirección de la sonda. Las sondas tangenciales miden en un ángulo de 90° con respecto a la sonda. La diferencia radica en el montaje del sensor de efecto Hall.

Las sondas tangenciales son más adecuadas para mediciones en cavidades o tubos estrechos.

Una ventaja que presenta la sonda axial en los medidores de List-Magnetik es la distancia de 2 mm entre el sensor de efecto Hall y la tapa de la sonda. En la fabricación de rodamientos de bolas, esta distancia se ha convertido en la norma de facto para la sonda.

Por último, se podría decir que la sonda tangencial es la herramienta más universal, porque prácticamente todas las mediciones de la sonda axial también se pueden realizar de forma tangencial.


Estándar de calibración / imán de referencia – un accesorio importante para el medidor de campo magnético o gaussímetro

Un estándar de calibración es un imán de referencia, un imán permanente que siempre muestra el mismo valor cuando la misma sonda se encuentra en la misma posición.

De esta forma se puede comprobar de forma segura que la sonda sigue funcionando correctamente. En el caso de los estándares de calibración de precisión, la sonda axial o tangencial se mantiene en la abertura de tal manera que no se mueva.

La combinación de equipo, sonda y estándar de medición forma una unidad que se calibra y certifica en conjunto. Utilizar una sonda en un estándar de calibración que se ha coordinado con otra sonda puede provocar desviaciones mínimas del valor de referencia. Esto se debe a que las sondas no siempre se pueden diseñar exactamente igual. Sin embargo, esta desviación es siempre constante.

Medidores de campo magnético / Gaussímetros

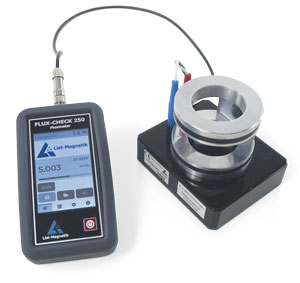

Medición del flujo magnético (o flujo) con un flujómetro

Medidores de campo magnético / Gaussímetros

Aquí la cuestión es: ¿Cómo de potente es un imán en su conjunto? Con un flujómetro no solo se mide la intensidad del campo en el polo, sino también la totalidad del imán.

En combinación con una bobina de Helmholtz, el flujo magnético de los imanes permanentes se puede determinar con gran precisión, ya que se tiene en cuenta el volumen total del imán con independencia de su posición. En la bobina, el efecto del imán sobre el devanado de la bobina se determina en forma de voltaje eléctrico y se transforma en flujo.


Transmisión de datos desde el medidor de campo magnético / gaussímetro al PC o la aplicación

¿Necesita documentar o archivar su serie de mediciones? ¿Le gustaría detectar valores extremos y realizar evaluaciones estadísticas? En ese caso, nuestra App MP-800 para aplicaciones de Android y PC es la herramienta adecuada.

Las aplicaciones permiten procesar o integrar más series de mediciones en aplicaciones de Office. También es posible la integración en los sistemas CAQ.
